آموزش تعمیر لامپ LED
آموزش تعمیر لامپ LED
کاربردی و ساده
در این آموزش به نکات کاربردی و فنی به زبان ساده و روان پرداخته می شود تا برای عموم افراد فنی قابل استفاده باشد.
اجزای کلی تشکیل دهنده لامپ LED:
1- فریم (قاب) لامپ: تمامی اجزای لامپ در داخل قاب قرار می گیرند. حباب نیز نیز جزئی از قاب هست.
2- برد مدار چاپی LED ها: تمامی LED ها با سیم کشی مربوطه روی این برد نصب هستند.
3- درایور: وظیفه آن تبدیل برق قوی خانگی به برق تنظیم شده و مناسب جهت ال ای دی هست.

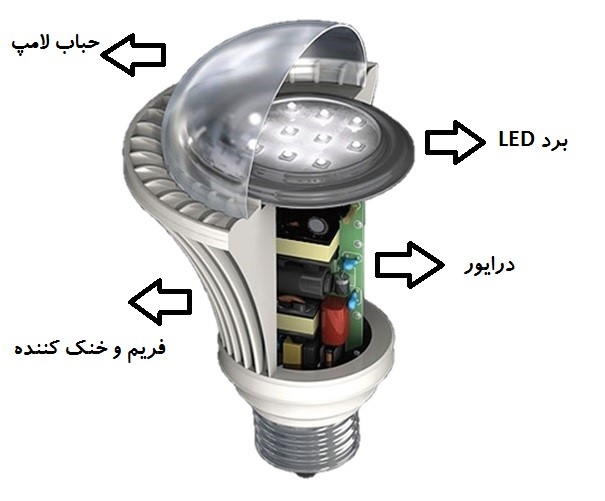

در شکل زیر اجزای مهم لامپ های موجود در بازار های ایران را مشاهده می نمایید:
1. ابتدا حباب لامپ LED را از بدنه جدا کنید. این حباب ممکن است با چسب به بدنه متصل شده باشد. با دقت آن را جدا کرده و لامپ را برای دسترسی به چیپ آماده کنید.
2. اگر زیر چیپ یک هیت سینک قرار داشت چیپ و هیت سینک را از بدنه جدا کنید.
3. در این حالت درایور لامپ در دسترس قرار می گیرد. درایور را تخلیه کنید و دو رشته سیمی که از سرپیچ به ورودی درایور لامپ می رسد را حفظ کنید. اگر درایور به ته سرپیچ بصورت پین دار متصل بود در اینصورت بهتر است سرپیچ را باز کنید و درایور را تخلیه کنید.
4. درصورت باز کردن سرپیچ دو رشته سیم جدید بر روی سرپیچ جدید بگذارید و سرپیچ جدید را مجددا توسط ابزار پرس سرپیچ، روی بدنه پرس کنید.
5. بر روی هیت سینک خمیر سیلیکون بصورت کامل بریزید. اگر نمیخواهید برای بستن چیپ جدید از پیچ استفاده کنید اندکی چسب سیلیکون بصورت نقطه ای در چند نقطه زیر چیپ جدید بزنید.
6. اگر لامپ شما هیت سینک ندارد می توانید از چیپ سوخته شده قبلی به جای هیت سینک استفاده کنید. بدین صورت که چیپ سوخته را بر می گردانید و از آلومینیوم پشت آن به جای هیت سینک استفاده می کنید.
7. چیپ جدید را بهطور دقیق و همسان با چیپ قدیمی در محل قبلی درون لامپ قرار داده و بر روی هیت متصل کننده آن را متصل کنید.
8. با دقت دو رشته سیم که از سرپیچ کشیدید را به فاز و نول چیپ چدید لحیم نمایید. جهت لحیم کردن فاز و نول اهمیتی ندارد. پس از لحیم کردن و بستن پیچ های چیپ، حباب لامپ را سر جایش بگذارید.
9. در نهایت، لامپ را روشن کنید و عملکرد آن را بررسی کنید. مطمئن شوید که لامپ به درستی روشن میشود و همسانی مطلوب روشنایی را دارد.
